  • FD-3 Base board 荷重元訊號轉換器
  • 電源電壓:DC12、15、24V,Max 100mA。
  • 輸出電流:0-10mA、0-20mA、4-20mA。
  • 輸出電壓:0-5V、1-5V、0-10V、0~±5V。
  • 可接入荷重元的靈敏度:1mV/V~3mV/V。
  • 可調整滿程輸出。
  • 可調整初始輸出。
  • 可調整荷重元激勵電壓E+、E-。
  • 可外接電位器調節初始輸出。
  • 轉換器輸出電流或電壓格式,各有所不同,先請確認。
  • 產品適用於系統開發、專業測試或工業上使用。
  • 本商品為開放式轉換機板,請自行加裝外殼。

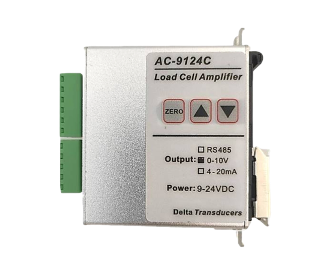

  • AC-9124C 單通道荷重元訊號轉換器
  • 可配接各種電阻全橋式應變感應器,進行秤重、拉壓力、張力等測量應用。
  • 可將感應器輸出的mV電壓信號進行調整、濾波、放大,同時輸出0-10V或4-20mA的標準工業控制信號,供PLC或其它測量控制系統採集處理。
  • 放大器類比輸出0-10V或4-20mA(僅擇一選用)。
  • 選配RS485 Modbus RTU通訊協定,通訊速率1,200-115,200bps;可透過電腦讀取即時測量值,實現歸零、重量校正、參數修改等操作。
  • 訊和類比輸出兩種功能可同時選用並準確輸出。
  • 內置的有源低通濾波器可有效濾除工業現場的電磁干擾。
  • 資料獲取精度12-16位元(與取樣速度有關)。
  • 一鍵歸零與自動歸零(選配RS485 Modbus RTU通訊)功能。
  • 外接智慧感測器,供電電壓5V,具有開機自動校準功能,應配合帶有TEDS功能的感測器可以實現自動校準。
  • 供電電壓為直流12-26V功耗小於3W。
  • 採用工業標準35mm導軌式外殼,安裝方便。
  • 可以接配4只350Ω荷重元感應器。
  • 靈敏度:2.0mV/V±5%。
  • 輸入信號:mV Signal。
  • 輸出信號:0-5V、0-10V or 4-20mA。
  • 調整方式:Keyboard up & down Adjust。
  • 精準度:0.1%。
  • 感應器激發:DC24V。
  • 工作溫度範圍:0-50℃。
  • 安裝方式:Standard 35mm DIN Rail。
  • 外觀材質:Aluminum。
  • 重量:90g。

  • AC-9124D 獨立四通道荷重元訊號轉換器
  • 輸入範圍寬0.4-6 mV/V 能配接大部分應變橋式感應器。
  • 四路獨立通道,可以接配16只350Ω荷重元感應器。
  • 輸入電源反接保護和輸出短路保護。
  • 供電電源工作電壓:18-30VDC 或 15-22VAC。
  • 適用於壓力、拉壓力、扭矩張力等各種應變橋式感應器。
  • 輸入靈敏度:0.4-6mV/V。
  • 感應器激發電壓:5VDC(或12VDC可選)。
  • 精度:小於等於±0.05%FS。
  • 額定電壓輸出:0-5V、0-10V、0~±5V、0~±10V。
  • 電流輸出:0-20mA、0-10mA、4-20mA。
  • 採樣頻率:大於等於5KHz。
  • 工作溫度:-30℃~ 85℃。
  • 防護等級:IP64。
  • 接線採用歐式端子。
  • 外觀材質:Aluminum。
  • 各通道可獨立調整零點及量程。
  • 產品適用於系統開發、專業測試或工業上使用。
